半導體篇：單晶爐循環水冷卻設計方案解析

隨著國家對半導體行業的投入力度越來越大，國內半導體企業的數量也越來越多，無論是生產型企業還是科研、高校、研究所對半導體生產設備的需求量也越來越大。從晶圓的生長，一直到芯片成品的檢測，溫控設備始終貫穿於整個芯片的製作過程中。

晶圓製造涉及的工藝流程與環節包括：單晶爐製造矽片、通過氧化擴散爐進行氧化擴散、清洗機清洗、CMP設備進行拋光、離子注入、通過濺射靶材進行沉積、刻蝕機進行刻蝕、光刻機進行光刻 ，其中需要使用溫控設備的包括：單晶爐、刻蝕機、光刻機、等離子衝洗、快速退火爐、氣相沉積（PVD\CVD）、分子束外延、劃片機、鍵合機、低溫探針台等。以下主要對單晶爐的冷卻水循環係統設計展開講解。

單晶爐溫控原理及要求

對單晶爐來說，合適的溫度對於晶體的生長至關重要，要有足夠的冷卻水來對單晶爐爐體及加熱電極、真空係統進行降溫。

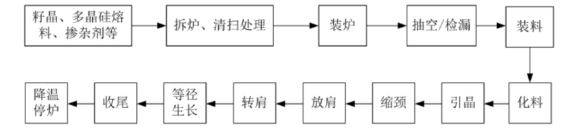

（直拉單晶爐結構圖）

而單晶爐對循環冷卻水的變化有要求，水溫度的過高或者過低都會影響單晶矽的生長環境。另外對冷卻水的純度、進出水溫度、流量和壓力、結構的耐腐蝕等都有嚴格要求。

根據循環冷卻水的要求，四川某大學研發團隊通過業內人員介紹找到香蕉视频免费下载平台，委托我們設計一套針對單晶爐的冷卻係統方案。

KAYDELI

單晶爐冷卻係統解決方案

在充分了解該項目的具體參數要求和工藝原理，設計一套針對單晶爐的循環水設計係統，該設計方案包括工藝冷卻水控製係統和冷媒控製係統。

工藝冷卻水控製係統

工藝冷卻水控製係統可為單晶爐爐體及加熱電極、真空泵降溫冷卻，由冷水機組、工藝水池、冷卻水泵、冷卻管路及熱交換器組成。

冷水機組由2台香蕉视频免费下载風冷渦旋機組，溫度範圍可降低到20-25度，機組將冷卻水從循環水泵輸送到工藝冷卻水池，再由水泵輸送進冷卻通路為爐體發熱部件循環降溫，可實現不同負荷下的製冷模式，最大化穩定工藝冷水控製係統。

冷媒控製係統

在冷媒控製係統中，冷水機內部氣態冷媒由壓縮機壓縮，進入冷凝器液化，再由膨脹閥裝置變成低溫氣液混相，在蒸發器內，實現與工藝冷卻水係統熱交換器換熱，達到工藝水池的需求溫度。冷媒控製係統中，因單晶爐工藝水池特殊水質要求，采用全不鏽鋼蒸發器要求，避免因水質問題汙染工藝水池的冷卻水，給單晶爐冷卻造成不利影響。

在整個冷卻水係統設計中，香蕉视频免费下载冷水機組電控係統使用德國西門子PC／PLC可編程控製器，由人機界麵觸摸操作，實時觀察係統運行的參數，並且可簡單直觀輸入各種初始參數，例如工藝冷卻溫度上下限報警值、水位上限限值、出水溫度上下限值、冷卻水壓力上下限值等。

KAYDELI

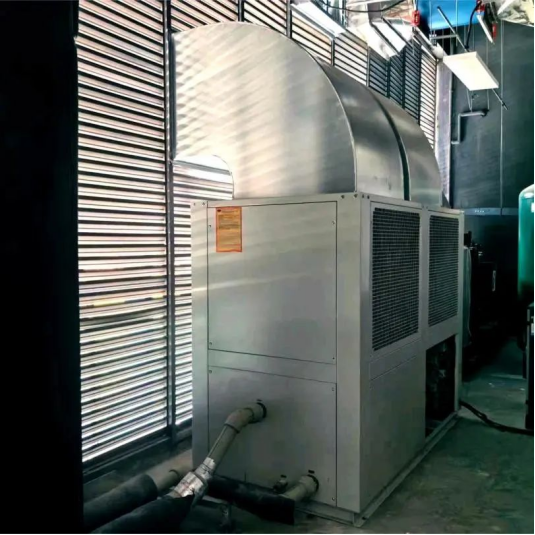

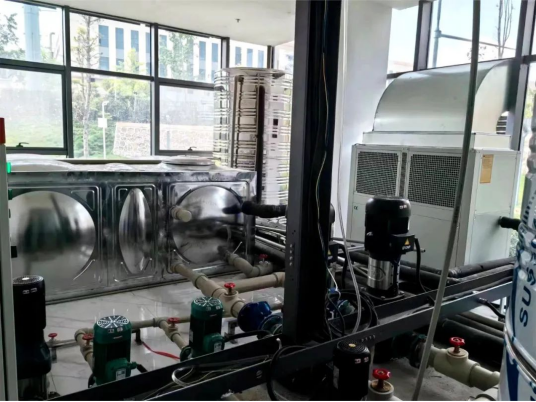

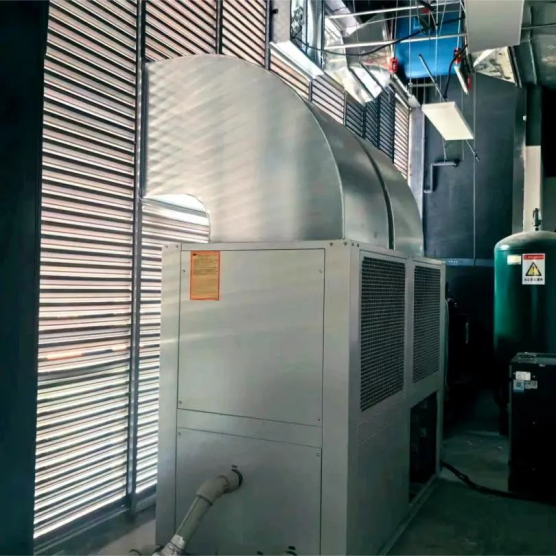

現場安裝

KAYDELI

香蕉视频免费下载冷水機廣泛應用在半導體行業的光刻機、蝕刻機、化學氣相沉積（CVD）、物理氣相沉積（PVD）、晶圓清洗等不同生產設備的降溫冷卻，可針對不同工藝要求非標定製冷水機組，滿足工農業和科研領域的冷熱需求。關注香蕉视频免费下载官方公眾號，了解更多行業應用案例。
