蒸發器三種供液方式原理和詳細說明（圖文）

冷庫製冷係統向蒸發器供液的方式有直接供液、重力供液、液泵供液三種形式。

1、直接供液

直接供液是節流閥出口的低溫製冷劑直接進入蒸發器，這種供液方式的製冷係統簡單，節流閥往往采用熱力膨脹閥。

2、重力供液

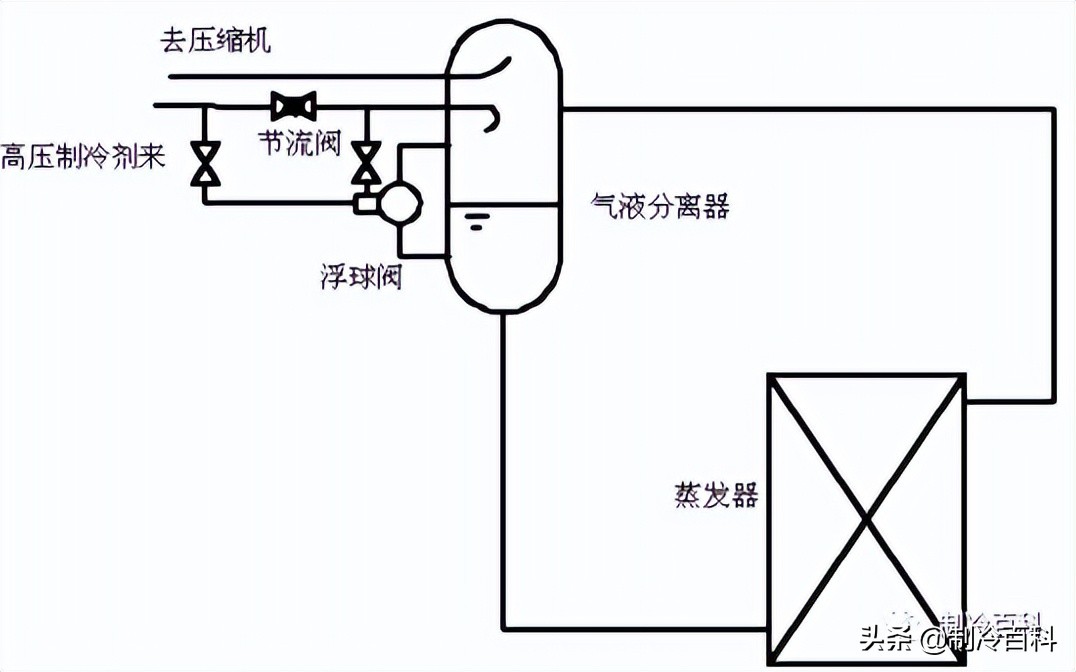

重力供液係統中，采用氣液分離器，蒸發器位於氣液分離器下部，一般要求氣液分離器3的正常液麵比蒸發器的頂部高1.5m以上。

製冷劑的流程是：從高壓貯液器來的製冷劑液體進入浮球閥（或手動節流閥）節流降壓，浮球閥（或手動節流閥）出口的低溫製冷劑進入氣液分離器，低溫液體在氣液分離器的底部，蒸氣則聚集在上部。氣液分離器中的低溫液體依靠重力流入蒸發器，從蒸發器回來的製冷劑蒸氣與節流閥產生的閃發蒸氣一道被壓縮機吸回。

這樣，蒸發器進入的全部是低溫製冷劑液體，與直接供液係統相比，蒸發器的傳熱係數高，氣液分離器起到了向蒸發器供應低溫液體和防止壓縮機液擊的作用。但這種供液方式的缺點是蒸發器不易回油。一般靠定期對蒸發器進行熱製冷劑融霜的方法來排出蒸發器內的潤滑油。

3、重力供液係統簡圖

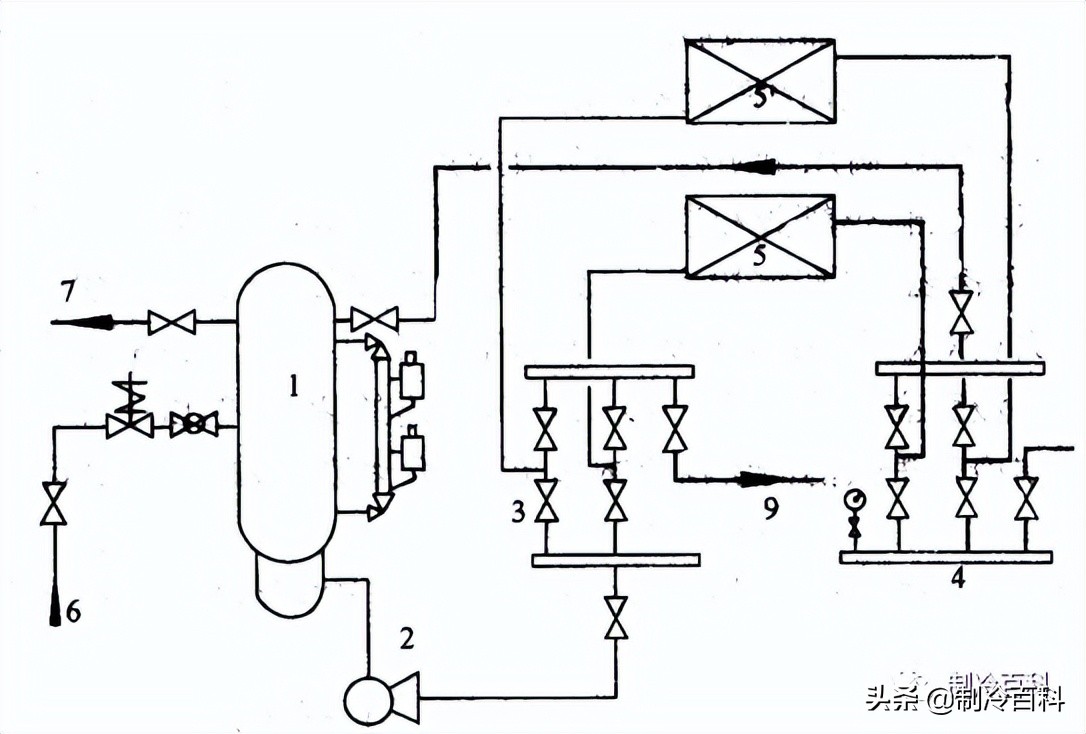

液泵供液係統就是采用低壓循環桶和液泵向蒸發器供液的係統，低壓循環桶布置在設備間中，不受蒸發器高度位置的限製。

其流程是：節流閥出口的低溫製冷劑先進入低壓循環桶，然後氨泵將3～4倍蒸發量的低溫液體加壓送入蒸發器，蒸發器中一部分製冷劑蒸發吸熱，沒有蒸發完的製冷劑液體和蒸發後的蒸氣一道回到低循桶，低循桶將製冷劑氣液分離，蒸氣回壓縮機，低溫製冷劑液體重新經液泵進入蒸發器。

這種係統因製冷劑循環量大，蒸發器換熱效率高，容易回油；低循桶和氨泵集中布置在設備間，便於管理，目前大量采用。
