蒸發式冷凝器選型與設備布置及配管的注意事項

一、蒸發式冷凝器工作原理

蒸發式冷凝器又叫蒸發冷、冷卻（凝）器，是由製冷利用盤管外的噴淋水部分蒸發時吸收盤管內高溫氣態製冷劑的熱量而使管內的製冷劑逐漸由氣態被冷卻為液態的一種設備。

蒸發式冷凝器是用於製冷設備降溫的一種換熱裝置，由風機、冷凝盤管、換熱片、箱體、軸流風機、噴淋嘴、電子水除垢儀、集氣囊、PVC換熱片、高效脫水器、冷卻管組、填料集水槽、水泵、集水器、箱體等部件組成。

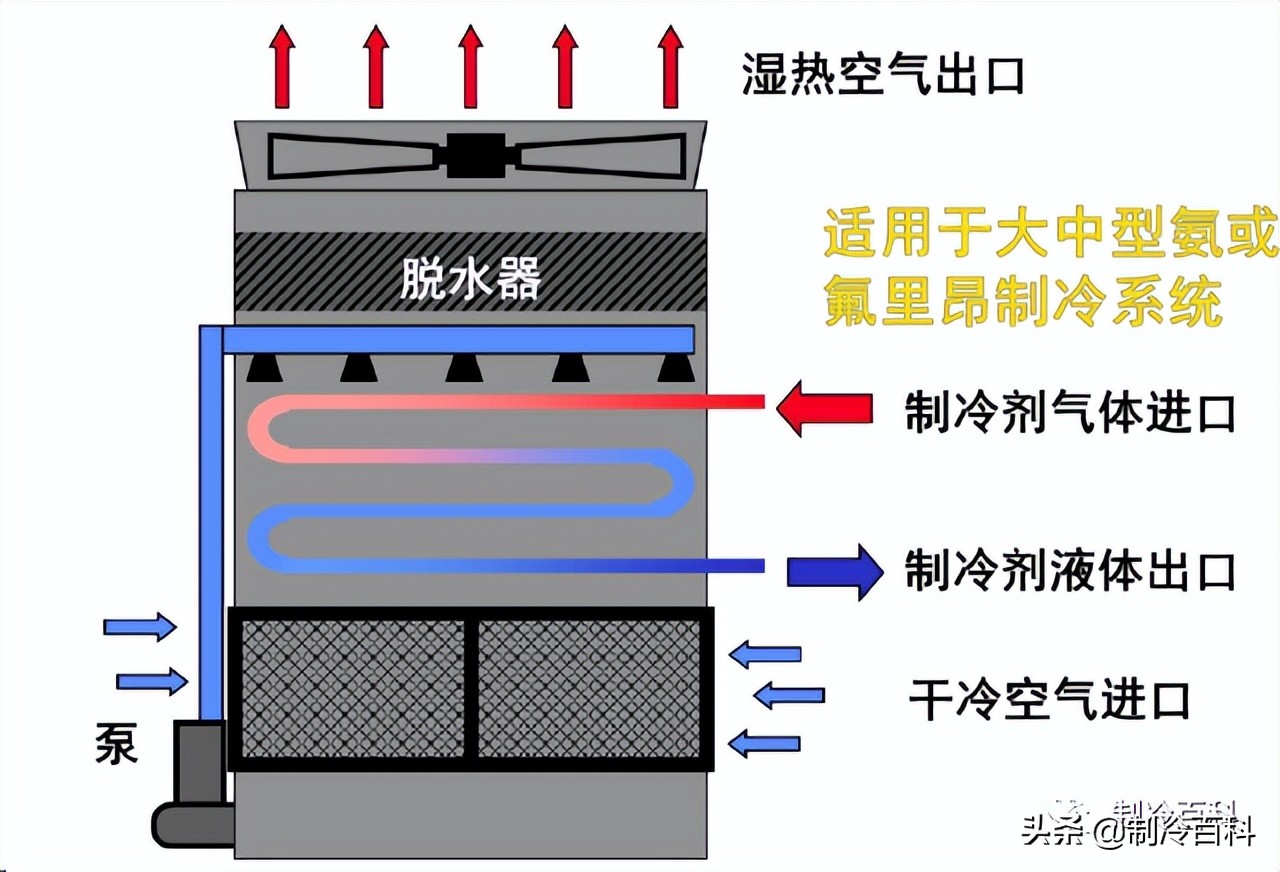

蒸發式冷凝器工作原理：

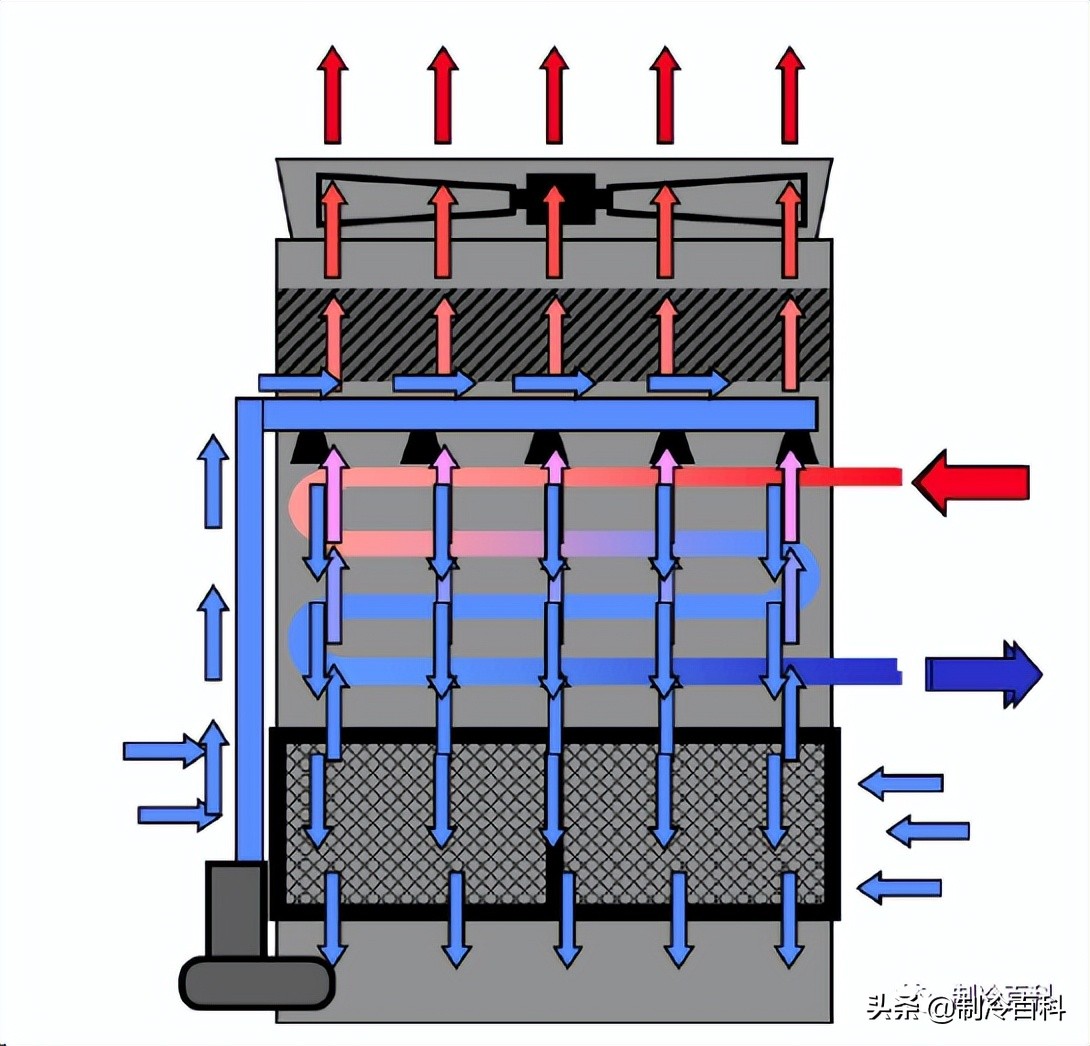

製冷係統中壓縮機排出的過熱高壓製冷劑氣體經過蒸發式冷凝器中的冷凝排管，使高溫氣態的製冷劑與排管外的噴淋水和空氣進行熱交換。即氣態製冷劑由上口進入排管後自上而下逐漸被冷凝為液態製冷劑。配套引風機的超強風力使噴淋水完全均（jun1）勻地覆蓋在盤管表麵，水借風勢，極大的提高了換熱效果。溫度升高的噴淋水由部分變為氣態，利用水的汽化潛熱由風勢帶走大量的熱量，熱氣中的水滴被高效脫水器截住，與其餘吸收了熱量的水，散落到PVC淋水片熱交換層中，被流過的空氣冷卻，溫度降低，進入水箱，再經循環水泵繼續循環。蒸發到空氣中的水分由水位調節器自動補充。

二、蒸發式冷凝器選型方法

蒸發式冷凝器選型方法主要有兩個：

1、依據冷凝器的熱負荷進行選擇；

2、依據製冷係統的製冷量進行選擇。

目前常用的方法主要是依據冷凝器熱負荷選型。步驟為：

• 確定所需的總排熱量，即：壓縮機製冷量+電機耗功之和；

• 確定設計條件、冷凝溫度和濕球溫度；

• 根據排熱係數圖表查出負荷修正係數；

• 係統的總排熱量乘以排熱係數

• 確定修正後的排熱負荷，選擇合適的型號；

蒸發式冷凝器選型設備選型案例：

• 製冷劑：NH3；

• 製冷量：2000kW；

• 軸功率：500kW；

• 冷凝溫度：36℃；

• 濕球溫度：28℃。

計算方法：

熱量：2000+500=2500kW ；排熱係數：1.7 修正排熱量（已查除）；2500×1.7=4250kW，在根據排熱負荷，選擇合適的設備即可。
